Hướng dẫn cuối cùng về dây nịt

Giới thiệu

Bộ dây điện là thành phần quan trọng trong hệ thống điện và được sử dụng rộng rãi trong nhiều lĩnh vực như ô tô, hàng không vũ trụ, thiết bị điện tử, và tự động hóa công nghiệp. Chúng đóng vai trò cốt lõi trong việc kết nối các thành phần điện khác nhau cũng như truyền tải điện và tín hiệu.. Thiết kế của họ, chế tạo, và kiểm soát chất lượng có liên quan trực tiếp đến hiệu suất, độ tin cậy, và an toàn của toàn bộ hệ thống.

Cấu trúc cơ bản và thành phần của dây nịt

Dây và cáp
Phần thân chính của bộ dây điện bao gồm các dây và cáp có thông số kỹ thuật khác nhau. Đường kính dây và vật liệu cách điện thích hợp được lựa chọn theo yêu cầu mang dòng điện và đặc tính truyền tín hiệu của kịch bản ứng dụng. Ví dụ, trong môi trường nhiệt độ cao của khoang động cơ ô tô, polyetylen liên kết ngang chịu nhiệt độ cao (XLPE) Dây cách điện thường được sử dụng để đảm bảo hiệu suất điện ổn định và tránh nguy cơ đoản mạch do lão hóa lớp cách điện.; cho bộ dây truyền tín hiệu bên trong thiết bị điện tử chính xác, cáp đồng trục mỏng có lớp che chắn được lựa chọn để giảm nhiễu điện từ.

Chất liệu dẫn điện của dây chủ yếu là đồng hoặc nhôm. Đồng có độ dẫn điện và độ dẻo tốt và là sự lựa chọn chủ đạo, nhưng trong một số trường hợp nhạy cảm với trọng lượng và dòng điện thấp, dây nhôm cũng được sử dụng, và giá thành của chúng tương đối thấp.

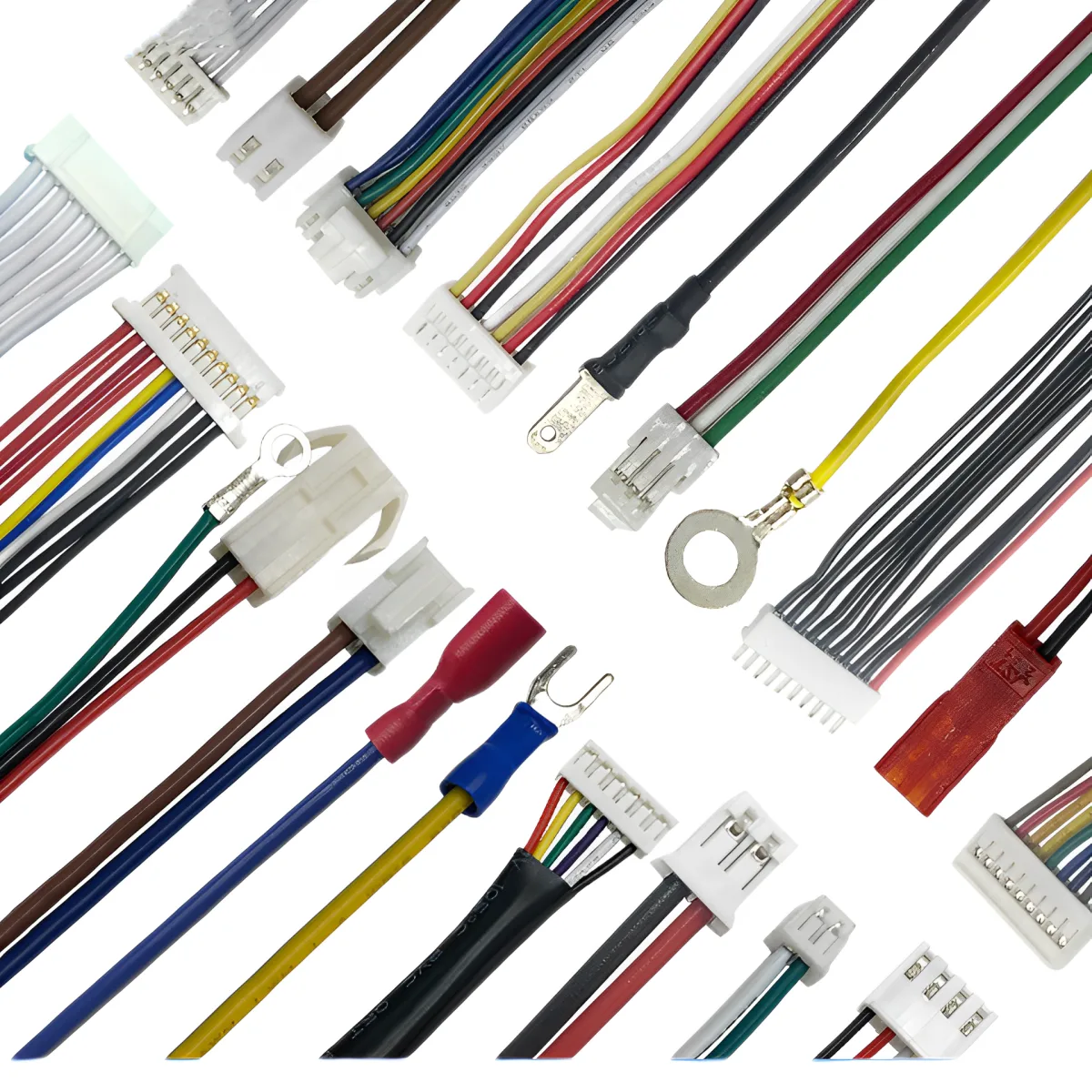

Đầu nối
Đầu nối là thành phần quan trọng để bộ dây đạt được kết nối nhanh và đáng tin cậy với các bộ phận điện. Theo phương thức kết nối, nó có thể được chia thành loại plug-in, kiểu hàn, kiểu uốn, vân vân. Đầu nối plug-in tạo điều kiện thuận lợi cho việc lắp ráp và bảo trì thiết bị.

Ví dụ, kết nối giữa bo mạch chủ máy tính và thiết bị ngoại vi thông qua các giao diện plug-in được tiêu chuẩn hóa như USB và HDMI, thuận tiện cho người dùng tự cắm và rút phích cắm; Đầu nối hàn thường được sử dụng trong những trường hợp độ ổn định kết nối cực cao và không dễ tháo rời, chẳng hạn như kết nối dây điện chính trong thiết bị hàng không vũ trụ, và độ suy hao thấp và độ tin cậy cao của việc truyền tín hiệu được đảm bảo thông qua hàn chính xác; đầu nối uốn sử dụng các công cụ đặc biệt để ấn dây dẫn vào đầu nối. Hoạt động tương đối đơn giản và được sử dụng rộng rãi trong sản xuất dây điện ô tô, có thể đáp ứng nhu cầu sản xuất công nghiệp quy mô lớn.

Số lượng chân, khoảng cách, Mức độ chống nước và chống bụi của đầu nối được xác định theo ứng dụng cụ thể. Trong thiết bị điện tử ngoài trời, kết nối không thấm nước (chẳng hạn như IP67 trở lên) Có thể ngăn chặn mưa và bụi xâm nhập một cách hiệu quả, đảm bảo hệ thống hoạt động ổn định lâu dài; cho các kết nối bảng mạch mật độ cao, kết nối với khoảng cách nhỏ (chẳng hạn như 0,5mm hoặc thậm chí nhỏ hơn) có thể tiết kiệm không gian và đáp ứng xu hướng thiết kế thu nhỏ.

Vật liệu vỏ và cách nhiệt
Vỏ bọc được quấn quanh bên ngoài bộ dây để bảo vệ cơ học và ngăn chặn bộ dây bị hư hỏng do mài mòn, cắt, ăn mòn hóa học, vân vân. Vật liệu vỏ bọc phổ biến bao gồm polyvinyl clorua (PVC), polyurethan (PU), chất đàn hồi nhiệt dẻo (TPE), vân vân. Vỏ bọc PVC có chi phí thấp và độ linh hoạt vừa phải, và được sử dụng rộng rãi trong khai thác dây công nghiệp và dân dụng nói chung; Vỏ PU có khả năng chống mài mòn và chống dầu tuyệt vời, và thích hợp để bảo vệ dây điện trong môi trường khắc nghiệt như khung gầm ô tô và máy móc kỹ thuật; Vỏ TPE có độ đàn hồi tốt và đặc tính bảo vệ môi trường, và được sử dụng trong một số dây nịt sản phẩm điện tử tiêu dùng có yêu cầu bảo vệ môi trường cao.

Ngoài lớp cách điện của dây, vật liệu cách điện cũng sẽ bổ sung thêm băng cách điện, ống co nhiệt, vân vân. đến các nhánh và giao điểm của dây điện. Băng keo cách điện dùng để bọc cách nhiệt đơn giản, và có băng keo điện thông thường và băng keo chịu nhiệt độ cao; ống co nhiệt vừa khít với dây sau khi co lại dưới nhiệt, cung cấp hiệu quả cách nhiệt và bảo vệ đáng tin cậy hơn, và thường được sử dụng để bảo vệ mối hàn của dây dẫn thiết bị điện tử và tăng cường cách điện cho mối nối dây.

Quy trình thiết kế dây nịt

Phân tích yêu cầu
Phối hợp chặt chẽ với các kỹ sư hệ thống để hiểu đầy đủ các yêu cầu chức năng của kịch bản ứng dụng cho hệ thống điện, bao gồm nhưng không giới hạn ở công suất truyền tải điện, dải tần tín hiệu, phạm vi nhiệt độ hoạt động của thiết bị, môi trường nhiễu điện từ, vân vân. Ví dụ, thiết kế dây dẫn điện cao áp cho xe sử dụng năng lượng mới cần tính đến điện áp đầu ra của bộ pin lên tới hàng trăm volt, khả năng mang dòng điện lớn trong quá trình sạc nhanh (lên tới hàng trăm ampe), và môi trường điện từ phức tạp trong ô tô để đảm bảo bộ dây không gặp các vấn đề như quá nhiệt và méo tín hiệu trong điều kiện làm việc khắc nghiệt.

Điều tra các yêu cầu về hiệu suất không dùng điện như tuổi thọ của sản phẩm, yêu cầu về độ tin cậy, và bảo trì thuận tiện. Đối với sản phẩm hàng không vũ trụ, tuổi thọ phục vụ của họ dài tới hàng chục năm, yêu cầu dây nịt phải có độ tin cậy cực cao, chịu được các điều kiện khắc nghiệt như bức xạ không gian và thay đổi nhiệt độ mạnh mẽ, và tạo điều kiện cho các phi hành gia sửa chữa nhanh chóng trong không gian hạn chế khi xảy ra lỗi.

Sơ đồ thiết kế
Vẽ sơ đồ điện chi tiết theo yêu cầu để xác định mối quan hệ kết nối và luồng tín hiệu của từng bộ phận điện. Trong hệ thống điều khiển điện tử ô tô, bộ điều khiển động cơ (ECU) được kết nối với nhiều cảm biến khác nhau (chẳng hạn như cảm biến oxy, cảm biến vị trí trục khuỷu), và bộ truyền động (chẳng hạn như kim phun và động cơ ga) thông qua dây dẫn điện. Sơ đồ nguyên lý nên lập kế hoạch chính xác hướng đường dây để tránh nhiễu tín hiệu, phân bổ đường dây điện hợp lý, và đảm bảo cung cấp điện ổn định cho từng bộ phận.

Xem xét và tối ưu hóa sơ đồ nhiều lần, sử dụng phần mềm mô phỏng mạch để xác minh hiệu suất mạch, và khắc phục sự cố tiềm ẩn trước. Ví dụ, khi thiết kế hệ thống dây điện của thiết bị thông tin liên lạc, điều chỉnh độ dài dòng, kết hợp trở kháng và các thông số khác thông qua phân tích mô phỏng độ suy giảm và phản xạ tín hiệu để đảm bảo chất lượng truyền tín hiệu tần số cao.

Thiết kế bố trí dây nịt
Chuyển đổi sơ đồ nguyên lý thành sơ đồ bố trí bộ dây 2D hoặc 3D, xem xét các giới hạn không gian bên trong của thiết bị, yêu cầu tản nhiệt, khả năng bảo trì và các yếu tố khác, và hoạch định hướng đi hợp lý, vị trí nhánh và phương pháp cố định dây điện. Trong hệ thống dây điện của tủ điều khiển công nghiệp, tránh dây nịt quá gần bộ phận làm nóng, dự trữ đủ kênh bảo trì, và sử dụng máng dây, quan hệ cáp, vân vân. cố định dây điện một cách gọn gàng để tránh dịch chuyển và mài mòn dây điện do rung.

Làm việc với các kỹ sư cơ khí để đảm bảo bố trí dây dẫn hoàn toàn phù hợp với cấu trúc cơ khí của thiết bị. Đối với dụng cụ chính xác, Một vài milimet lỗi không gian có thể ảnh hưởng đến hiệu suất của thiết bị. Cần thiết kế chính xác bán kính uốn của bộ dây và tránh các bộ phận cơ khí quan trọng để đạt được sự thống nhất hài hòa giữa điện và cơ..

Lựa chọn vật liệu và xác định thông số kỹ thuật
Theo yêu cầu thiết kế, chọn dây phù hợp, cáp, đầu nối, vỏ bọc và các vật liệu khác, và xác định các thông số kỹ thuật cụ thể của chúng. Ví dụ, theo giá trị hiện tại được tính toán, Tham khảo bảng khả năng mang dòng dây để chọn đường kính dây; xem xét độ pH của môi trường làm việc và lựa chọn vật liệu vỏ bọc chống ăn mòn; theo yêu cầu tốc độ truyền tín hiệu, chọn thông số kỹ thuật cáp được bảo vệ thích hợp.

Lập bảng kê vật liệu (BOM) để ghi lại mô hình, đặc điểm kỹ thuật, Số lượng, nhà cung cấp và thông tin khác của tất cả các vật liệu một cách chi tiết, cung cấp cơ sở chính xác cho việc thu mua và sản xuất, và tạo điều kiện thuận lợi cho việc truy xuất nguồn gốc chất lượng và tính toán chi phí sau này.

Quy trình sản xuất dây nịt

Gia công dây

Cắt dây: Sử dụng máy cắt dây có độ chính xác cao để cắt dây theo chiều dài thiết kế, và lỗi được kiểm soát trong phạm vi rất nhỏ (thường trong phạm vi ± 1mm) để đảm bảo rằng chiều dài của từng phần của bộ dây được khớp chính xác để tránh việc lắp ráp và hiệu suất bị ảnh hưởng bởi dây quá dài hoặc quá ngắn.

Tước: Dùng máy tước bỏ một đoạn chiều dài nhất định của lớp cách điện ở hai đầu dây để chuẩn bị cho các quá trình đấu nối tiếp theo như uốn, hàn. Chiều dài tước dây phải được kiểm soát chặt chẽ để đảm bảo dây dẫn được lộ ra hoàn toàn để đấu nối., nhưng không quá dài để gây lộ dây dẫn quá mức, tăng nguy cơ đoản mạch. Dung sai chung được kiểm soát ở mức ± 0,5mm.

Dây xoắn: Đối với một số bộ dây cần tăng cường tính linh hoạt hoặc cải thiện hiệu quả che chắn điện từ, quá trình xoắn được thông qua. Kết hợp nhiều dây mỏng theo một phương pháp xoắn cụ thể (chẳng hạn như cặp xoắn, ngôi sao xoắn), và điều chỉnh độ dài xoắn để đáp ứng các yêu cầu hiệu suất điện khác nhau, chẳng hạn như giảm độ tự cảm và ghép điện dung, và giảm nhiễu xuyên âm tín hiệu.
Cụm đầu nối

uốn tóc bồng: Chèn dây dẫn đã lột vào đầu nối, và sử dụng máy uốn đặc biệt để tạo áp lực thích hợp để làm cho đầu nối và dây dẫn kết hợp chặt chẽ với nhau. Quá trình uốn đòi hỏi phải kiểm soát chặt chẽ các thông số như chiều cao và chiều rộng uốn. Thông qua việc lấy mẫu và thử nghiệm thường xuyên, đảm bảo rằng chất lượng uốn đáp ứng các tiêu chuẩn ngành (chẳng hạn như yêu cầu kiểm tra độ bền kéo, để đảm bảo rằng dây không bị tách ra khỏi thiết bị đầu cuối dưới một lực kéo nhất định), và đảm bảo độ tin cậy và ổn định của kết nối.

Hàn: Trong một số trường hợp cần độ chính xác cao và độ tin cậy cao, hàn được sử dụng để kết nối dây và đầu nối. Ví dụ, trong thiết bị điện tử quân sự, Công nghệ hàn laser được sử dụng để hàn chính xác các mối hàn cực nhỏ. Các mối hàn phẳng và chắc chắn, Ngăn ngừa hiệu quả các vấn đề như hàn nguội, hàn rò rỉ, và đảm bảo tính liên tục của việc truyền tín hiệu.
Lắp ráp và cố định: Lắp đặt các đầu nối được uốn hoặc hàn vào các vị trí tương ứng theo thiết kế bố trí bộ dây, và sử dụng ốc vít, khóa và các vật cố định khác để cố định chắc chắn chúng trên bộ dây nhằm tránh bị lỏng và dịch chuyển trong quá trình sử dụng.

Cụm dây dẫn điện

Đấu dây: Sắp xếp các dây đã xử lý, các đầu nối và các thành phần khác theo thứ tự theo sơ đồ bố trí 2D hoặc 3D, làm thẳng hướng đường, và tránh dây chéo và vướng víu. Khi lắp ráp bộ dây của bảng điều khiển ô tô, cần phải thực hiện chính xác kế hoạch thiết kế, tích hợp nhiều dây nối nhánh một cách có trật tự, và đảm bảo rằng các kết nối đường dây của từng thiết bị và công tắc đều chính xác.

Đóng gói và sửa chữa: Sử dụng các công cụ như dây buộc cáp, máng dây, và băng để bó các bộ dây thành bó và cố định chúng ở những vị trí được chỉ định như khung thiết bị và máng dây. Đối với bộ dây điện của khoang động cơ ô tô, dây buộc cáp chịu nhiệt độ cao và độ bền cao thường được sử dụng, và các vật cố định bằng cao su được sử dụng để chống rung động cơ và môi trường nhiệt độ cao để đảm bảo bộ dây được lắp đặt chắc chắn.

Lắp đặt vỏ bọc: Vỏ bọc tùy chỉnh trước được đặt ở bên ngoài bộ dây để đảm bảo vỏ bọc vừa khít mà không bị nhăn hoặc hư hỏng. Ở đầu ra của dây điện thiết bị điện tử, vỏ cao su được lắp đặt để bảo vệ dây nịt khỏi lực kéo và mài mòn từ bên ngoài, và đóng một vai trò chống thấm nước và chống bụi nhất định.

Kiểm tra và xác nhận chất lượng của dây dẫn điện

Kiểm tra hiệu suất điện

Kiểm tra liên tục: Sử dụng máy kiểm tra tính liên tục chuyên nghiệp để kiểm tra độ dẫn điện của từng dây trong dây điện để đảm bảo không có hiện tượng đứt mạch hoặc ngắn mạch trong đường dây. Trong sản xuất khai thác quy mô lớn, thiết bị kiểm tra tự động có thể được sử dụng để quét và phát hiện nhanh chóng nhằm nâng cao hiệu quả phát hiện, và kịp thời đánh dấu và làm lại những dây nịt không đủ tiêu chuẩn.
Kiểm tra điện trở cách điện: Áp dụng một điện áp nhất định (chẳng hạn như điện áp DC 500V hoặc 1000V, tùy theo tiêu chuẩn ngành) giữa dây và vỏ, và giữa các dây khác nhau, đo giá trị điện trở cách điện, và xác định xem hiệu suất cách nhiệt có đáp ứng tiêu chuẩn hay không. Nói chung là, giá trị điện trở cách điện được yêu cầu phải cao hơn một giá trị ngưỡng nhất định (chẳng hạn như 10MΩ) trong điều kiện độ ẩm và nhiệt độ quy định để tránh rò rỉ, sự cố và các vấn đề khác.
Chịu được thử nghiệm điện áp: Đặt điện áp chịu đựng cao hơn nhiều lần so với điện áp làm việc bình thường vào bộ dây (chẳng hạn như đặt điện áp xoay chiều 2kV hoặc thậm chí cao hơn vào bộ dây điện cao áp của ô tô) trong một khoảng thời gian nhất định (thường xuyên 1-5 phút) để quan sát xem có sự cố hoặc phóng điện hay không để đảm bảo rằng bộ dây có thể chịu được các cú sốc điện áp cao tức thời và đảm bảo sử dụng an toàn.

Kiểm tra hiệu suất cơ khí

Kiểm tra độ bền kéo: Tác dụng lực căng dọc trục vào kết nối giữa dây và đầu nối, điểm cố định dây điện, vân vân., để mô phỏng tình huống kéo trong sử dụng thực tế và kiểm tra độ chắc chắn của kết nối. Ví dụ, bộ dây điện ô tô yêu cầu dây không tách ra khỏi đầu nối và điểm cố định không bị lỏng dưới một lực căng nhất định (chẳng hạn như 100N), đảm bảo cấu trúc dây điện ổn định trong quá trình lái xe và sửa chữa linh kiện.
Kiểm tra độ rung: Lắp đặt bộ dây điện trên bàn thử độ rung, thiết lập các điều kiện thử nghiệm theo phổ rung động thực tế, gia tốc và các thông số khác của sản phẩm, mô phỏng môi trường rung động của động cơ ô tô và chuyến bay của máy bay, và sau một thời gian rung động nhất định (chẳng hạn như vài giờ đến hàng chục giờ), kiểm tra xem dây điện có bị mòn không, sự vỡ vụn, các đầu nối bị lỏng và các vấn đề khác để đảm bảo

độ tin cậy lâu dài.

Kiểm tra uốn: Uốn cong dây điện nhiều lần đến một góc và số lần nhất định (chẳng hạn như uốn cong 180°, 1000 lần), quan sát lớp cách điện và vỏ bọc dây có bị hư hỏng không, và đánh giá tính linh hoạt và độ bền của dây nối. Nó phù hợp để phát hiện các dây nối hoạt động thường xuyên như các thiết bị điện tử có thể đeo và khớp robot.

Kiểm tra khả năng thích ứng môi trường

Kiểm tra nhiệt độ cao: Đặt bộ dây điện vào hộp nhiệt độ cao, đặt nhiệt độ cao hơn nhiệt độ tối đa mà sản phẩm sử dụng (chẳng hạn như nhiệt độ thử nghiệm của bộ dây điện trong khoang động cơ của ô tô có thể đạt tới 125°C), giữ nó trong một thời gian nhất định (chẳng hạn như 4-48 giờ), quan sát những thay đổi về tính chất điện và cơ của bộ dây, và đảm bảo nó hoạt động bình thường trong môi trường nhiệt độ cao mà không gặp các vấn đề như lão hóa lớp cách nhiệt và làm mềm vật liệu.

Kiểm tra nhiệt độ thấp: mô phỏng môi trường lạnh (chẳng hạn như – 40°C) trong hộp nhiệt độ thấp, đồng thời tiến hành kiểm tra hiệu suất điện và cơ để xác minh độ tin cậy của bộ dây ở nhiệt độ thấp, chẳng hạn như dây có bị giòn hay không và đầu nối có tốt không. Thử nghiệm này đặc biệt quan trọng đối với một số thiết bị được sử dụng ở các vùng cực.

Kiểm tra độ ẩm: Kiểm soát độ ẩm môi trường (chẳng hạn như 90% – 95% độ ẩm tương đối), kết hợp các điều kiện nhiệt độ khác nhau, và tiến hành lâu dài (chẳng hạn như một tuần) thử nghiệm chu trình nhiệt ướt để kiểm tra độ ẩm, khả năng chống nấm mốc và ăn mòn của dây nịt, và ngăn ngừa đoản mạch và suy thoái vật liệu do độ ẩm. Nó phù hợp để thử nghiệm dây nối của thiết bị điện tử ngoài trời, thiết bị tàu, vân vân.

Thử nghiệm phun muối: Đối với bộ dây điện được sử dụng trong môi trường phun muối như khu vực ven biển và kỹ thuật hàng hải, đặt chúng vào hộp thử nghiệm phun muối và kiểm tra chúng theo nồng độ phun muối và thời gian phun quy định để đánh giá khả năng chống ăn mòn của các bộ phận như vỏ bọc và đầu nối nhằm đảm bảo độ ổn định lâu dài.

Bảo trì và xử lý sự cố của hệ thống dây điện

Điểm bảo trì hàng ngày

Thường xuyên kiểm tra hình thức bên ngoài của dây dẫn để phát hiện dấu hiệu hư hỏng, hao mòn và lão hóa, đặc biệt khi xe cộ, thiết bị cơ khí, vân vân. được bảo trì thường xuyên, kiểm tra đồng thời các dây nối có liên quan. Ví dụ, Hệ thống dây điện của khung gầm ô tô thường xuyên bị va đập trên đường và bị va đập bởi đá, có thể dễ dàng làm cho vỏ bọc bị hư hỏng. Cần tìm và sửa chữa kịp thời để tránh nước vào, chập điện.

Kiểm tra xem đầu nối đã được kết nối chắc chắn chưa và có bị lỏng hoặc bị oxy hóa hay không. Đối với thiết bị điện tử, đầu nối có thể được cắm và rút ra thường xuyên để loại bỏ các oxit, đảm bảo liên lạc tốt, và ngăn chặn sự gián đoạn tín hiệu hoặc tăng điện trở tiếp xúc gây ra các vấn đề về nhiệt.

Kiểm tra các điểm cố định của bộ dây để đảm bảo bộ dây được lắp chắc chắn và không bị xê dịch do rung, bảo trì thiết bị, vân vân. Trong việc bảo trì thiết bị dây chuyền sản xuất công nghiệp, Siết chặt các dây buộc cáp bị lỏng và vít cố định máng dây để đảm bảo bộ dây điện hoạt động bình thường.

Phương pháp khắc phục sự cố
Khi xảy ra sự cố về điện, chẳng hạn như trục trặc một phần của thiết bị, trước tiên hãy sử dụng các công cụ như máy kiểm tra tính liên tục và đồng hồ vạn năng để kiểm tra độ dẫn điện của bộ dây liên quan nhằm xác định xem có bị đứt mạch hay không. Nếu phát hiện dây bị đứt, kiểm tra các điểm dừng có thể xảy ra dọc tuyến và sửa chữa hoặc thay thế đoạn bị hư hỏng.

Đối với sự cố ngắn mạch, kết hợp đo điện trở cách điện để phát hiện hư hỏng cách điện. Có thể do lớp cách điện dây bị xước hoặc ống co nhiệt bị rơi ra ngoài. Sửa chữa lớp cách nhiệt bị hư hỏng, cô lập điểm ngắn mạch, và khôi phục lại chức năng bình thường của dây nối.
Nếu thiết bị gặp vấn đề nhiễu tín hiệu, kiểm tra xem lớp bảo vệ của bộ dây có còn nguyên vẹn hay không và đầu nối có được nối đất chắc chắn hay không. Đối với thiết bị truyền thông, sửa chữa lớp che chắn bị hư hỏng, tối ưu hóa kết nối nối đất, và giảm tác động của nhiễu điện từ đến việc truyền tín hiệu.

Phần kết luận

Như “tĩnh mạch” của hệ thống điện, dây nịt chạy qua toàn bộ quá trình thiết kế, chế tạo, sử dụng và bảo trì các sản phẩm khác nhau. Thông qua thiết kế nghiêm ngặt, sản xuất tốt, kiểm tra nghiêm ngặt và bảo trì khoa học, đảm bảo rằng bộ dây điện đóng vai trò quan trọng trong các lĩnh vực khác nhau và cung cấp sự hỗ trợ vững chắc cho hoạt động ổn định, cải thiện hiệu suất và an toàn của thiết bị. Với sự tiến bộ không ngừng của khoa học và công nghệ, các yêu cầu về hiệu suất đối với hệ thống dây điện sẽ tiếp tục tăng, và cần liên tục tối ưu hóa công nghệ, quy trình để đáp ứng nhu cầu phát triển trong tương lai.
